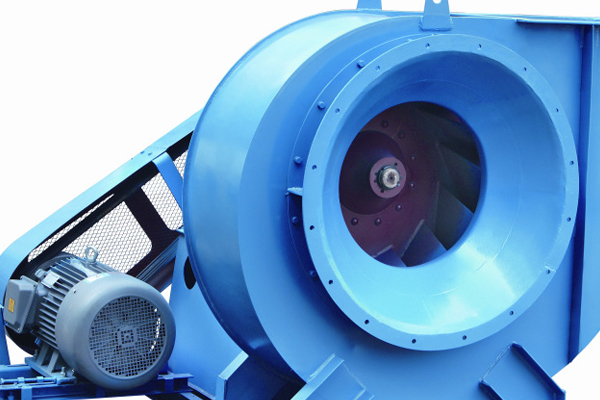

C6-48型排塵離心通風機

結構

        C6-48型排塵離心通風機主要由葉輪、機殼、進風口、傳動組等組成。

1.葉輪：有10片材料為A3的后傾圓弧葉片，焊接與弧錐形輪蓋與平板形輪盤中間。經靜、動平衡校正，故運轉平穩。

2.機殼：用普通鋼板焊接成蝸形殼整體。

3.進風口：做成收斂式流線型的整體結構，用螺栓固定在機殼入口側。

4.傳動組：有主軸、軸承箱、皮帶輪等組成。主軸由優質鋼制成，軸承箱整體結構。采用滾動軸承，滾動軸承用潤滑脂潤滑。

排塵離心通風機

形式

通風機制成單吸入，有№3.15、№4、№5、№6.3、№8、№10、№12.5共七個型號。

通風機制成右旋轉和左旋轉兩種型式。從傳動組正視風機，如葉輪順時針旋轉稱為右旋轉，以“右”表示；逆時針旋轉稱為左旋轉，以“左”表示。

風機的出口位置以機殼的出風口角度表示?！白蟆薄坝摇本芍瞥?度、45度、90度、135度、180度、225度共六種角度。

用途

       C6－48型排塵離心風機適用于排送含有木質碎屑、纖維和塵土等的空氣混合物。
